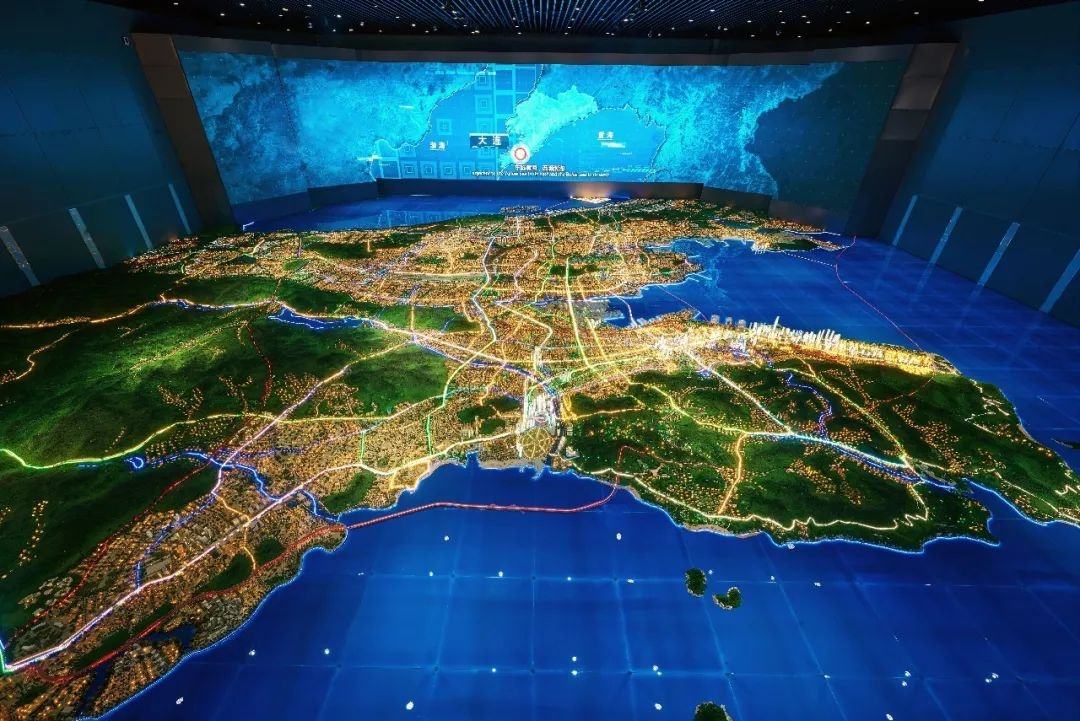

电子沙盘就是在传统沙盘基础上，通过投影的方式，将动态效果投射到实体沙盘模型上，结合灯光音效及配音讲解，生动直观地进行展示，从而让参观者获取简明、全面、直观的动态信息。

 电子沙盘制作流程

　　1、分层建模法

　　盘模型侧重的是地形地貌、地物特征的表达以及地理特点、自然要素与社会经济要素的对应关系。分层建模是将区域内景观中的各种元素按类别分组单独建模，包含DEM叠加正射影像构建地形，几何数据映射纹理构建地物，地形模型上叠加道路、水系等各种矢量要素，最后融合地形和地物来构建三维电子沙盘。

　　2、数据准备和处理

　　三维电子沙盘的构建需要多源数据，其中主要的就是基础地理数据。基础地理数据是空间基础地理要素数据，它是实现电子沙盘的基础空间数据，包括DEM、DLG、DOM数据以及一些相关的属性数据、地理特征的GIS数据及标注信息数据。

　　3、地形三维建模

　　地形是三维电子沙盘的空间基础。从数据结构上可以划分为规则格网(GRID)、不规则三角网(TIN)、混合网(GRID-TIN)。在实际应用中，GRID和TIN采用比较多，两者各有优缺点。基于GRID的建模常用于处理平缓地区的全局数据，但对于地形破碎、陡峭地区不太适应，恰恰相反，TIN更能适应表面变化剧烈地区，具有可变的分辨率，但是数据的存储与操作比GRID复杂。

　　4、地物三维建模

　　在客观世界中存在各种各样的地物，根据电子沙盘的比例尺等需要，对地物有取舍的进行建模；同时也应根据建筑物细节要求和重要性的不同，对不同的地物采用不同的建模方法。如一般的较规则建筑物，可采用提取规则多变形的方法，而一些标志性建筑要对其进行逐个建模。

　　5、地形与地物的融合

　　在实际三维电子沙盘建模过程中，如果地形与地物没有融合，就会造成诸如地物悬浮在空中或钻入地下的情景。
